Data redden van een kapotte USB stick die niet herkent wordt.

In deze Blogpost ga ik je vertellen over een kapotte USB-stick die bij ons was voor data recovery. De klant had de USB stick in een laptop zitten die was gevallen met de usb stick er nog in. De connector was een beetje gebogen en los gekomen van het moederbord. Om de data te redden moesten we deze weer vast solderen. Op de usb drive stonden belangrijke foto’s van de muziekband waar de klant in speelde en wilde deze graag terug.

Kijk naar de connector. Dat hoort niet zo!

Een diagnose stellen.

Toen ik de USB-stick in mijn computer stak gaf de computer een foutmelding. ‘‘Het USB-apparaat wordt niet herkent’’. Dat geef mij een hoopvol signaal. De computer weet dat het een USB-apparaat is maar het wordt niet volledig herkent. dit vertelt mij dat er waarschijnlijk 1 of 2 data / powerlijnen missen. Een makkelijke klus dus!

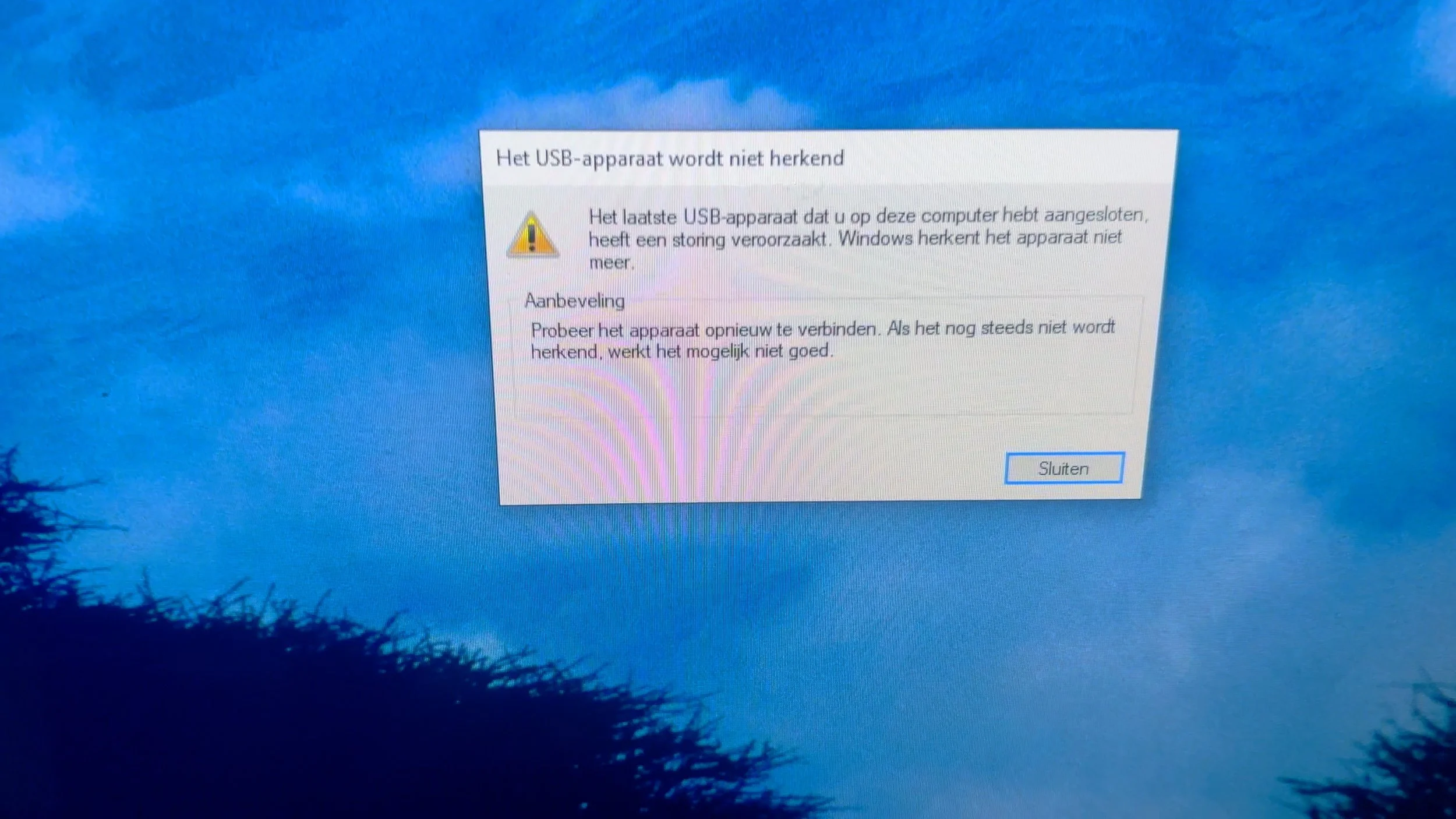

USB-stick wordt niet herkent, maar wordt toch deels herkent. Dit is hoopvol!

Het Reparatie proces.

Bij deze USB-stick was het reparatie proces erg eenvoudig. Het omhulsel van het moederbord kon ik met een tang open knippen. waarna ik direct zicht had op de USB connector. Ik kon daarna op de connectorpinnen drukken en als snel zag ik dat een pin bewoog. Deze pin was los gekomen en ook het spoor waar de connectorpin op hoort was gebroken. als ik de connectorpin weer zou vast zou solderen zou deze nog steeds geen contact maken met de chips op het moederbord.

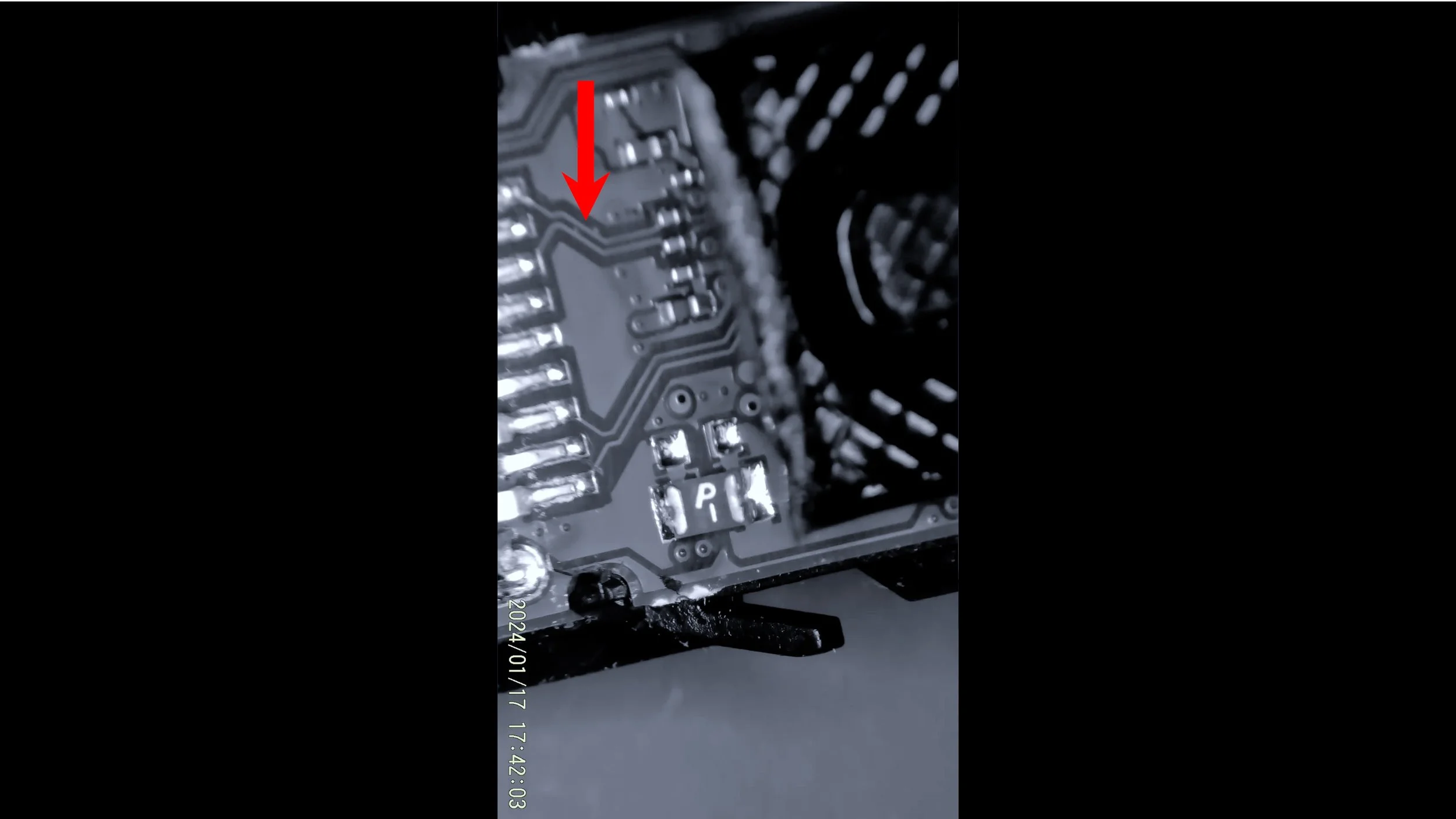

het spoor met de pijl aangegeven is gebroken en er moet een kabeltje gesoldeerd worden.

USB stick solderen

Om de USB stick te repareren moet ik een klein draadje aan de connector solderen en deze verbinden waar het gebroken spoor naar toe leidt. Dit is uiteindelijk gelukt en de klant heeft de data weer terug! Toen de data weer beschikbaar was heb ik deze op een nieuwe USB-stick gezet en deze terug gestuurd naar de klant. Bekijk het volledige data recovery fimpje hieronder.
